本文核心数据：电力变压器专利申请数量、电力变压器专利区域分布、电力变压器申请人排名、专利市场价值
全文统计口径说明：1)搜索关键词：电力变压器及与之相近似或相关关键词;2)搜索范围：标题、摘要和权利说明;3)筛选条件：简单同族申请去重、法律状态为实质审查、授权、PCT国际公布、PCT进入指定国(指定期)，简单同族申请去重是按照受理局进行统计。4)统计截止日期：2021年12月22日。5)若有特殊统计口径会在图表下方备注。
1、全球电力变压器行业专利申请概况

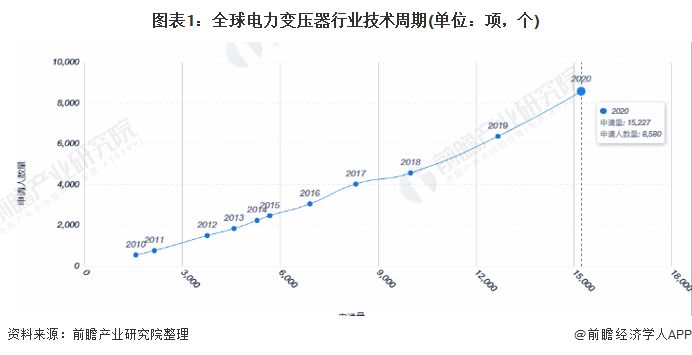

——全球电力变压器行业技术周期：处于成长期
2010-2020年，全球电力变压器行业专利申请人数量及专利申请量均呈现增长态势。2020年全球电力变压器行业申请量达到15227项，申请人数量达到8580个。整体来看，全球电力变压器技术处于成长期。
注：当前技术领域生命周期所处阶段通过专利申请量与专利申请人数量随时间的推移而变化来分析。
2)全球电力变压器行业专利申请量及专利授权量：2020年专利数量及授权量均有所下降
2010-2020年全球电力变压器行业专利申请数量呈现逐年增长态势，2020年全球电力变压器行业专利申请数量为15227项。
在专利授权方面，2010-2020年全球电力变压器行业专利授权数量逐年增长，2020年全球电力变压器行业专利授权数量为10639万项，授权比重降至69.87%。
2021年1-12月，全球电力变压器行业专利申请数量和专利授权数量分别为5832项和2910项，授权比重为49.90%。截止2021年12月22日，全球电力变压器行业专利申请数量为5832项。
注：①专利授权率表明申请的有效率以及最终获得授权的提交申请成功率。
②统计说明：如果2012年专利申请在2014年获得授权，授予的专利将在2012年专利申请中显示。
3)全球电力变压器行业专利法律状态：“有效”数量最多
目前，全球电力变压器大多数专利处于“有效”状态，电力变压器专利总量为7.20万项，占全球电力变压器专利总量的82.0%。其次是“审中”状态，“审中”状态的电力变压器专利数量为1.55万项，占全球电力变压器专利总量的17.7%左右。PCT指定期内的电力变压器专利数量为207项，占全球电力变压器专利总量的0.2%左右。
4)全球电力变压器行业专利市场价值：总价值突破30亿美元，3万美元以下专利数量较多
目前，全球电力变压器行业专利总价值为31.27亿美元。其中，3万美元以下的电力变压器专利申请数量最多，为5.37万项;其次是3万-30万美元的电力变压器专利，合计专利申请量为9155项。3百万美元以上的电力变压器专利申请数量最少，为83项。
统计口径：按每组简单同族一个专利代表的去重规则进行统计，并选择同族中有专利价值的任意一件专利进行显示。
2、全球电力变压器行业专利技术类型分析
——全球电力变压器行业专利类型：发明专利与实用新型差距较小
在专利类型方面，目前全球有3095项电力变压器专利为发明专利，占全球电力变压器专利申请数量最多，为53.1%。实用新型电力变压器专利数量为2737项，占全球电力变压器专利申请数量的46.9%。
2)全球电力变压器行业技术构成：第一大技术占比超过20%
从技术构成来看，目前“变压器或电感器的一般零部件〔6〕[2006.01]”的专利申请数量最多，为19493项，占总申请量的32.88%。其次是“电性能的测试装置;电故障的探测装置;以所进行的测试在其他位置未提供为特征的电测试装置;在制造过程中测试或测量半导体或固体器件入H01L21/66;线路传输系统的测试入H04B3/46)”，专利申请量为9636项，占总申请量的16.25%。
3)全球电力变压器行业技术焦点：十大热门
全球电力变压器前十大热门技术词包括变压器、保护装置、监控系统、安装座、局部放电、散热片、配电网、断路器、防护结构、控制柜。进一步细分来看，电力变压器技术热门词包括变压器线圈、换流变压器、检测装置、电流互感器等。具体情况如下：
注：旭日图内层关键词是从最近5000条专利中提取。外层的关键词是内层关键词的进一步分解。
4)全球电力变压器行业被引用次数TOP专利：两大专利被引用近400次
Wireless power apparatus and methods(专利号：US20080211320A1)和Inductive battery charger system with primary transformer windings formed in a multi-layer structure(专利号：US7164255B2)是被引用次数最多的两大电力变压器专利，两者被引用次数均超过390次。其它被引用次数前十大专利如下所示：
3、全球电力变压器行业专利竞争情况
——全球电力变压器行业技术来源国分布：中国占比最高
目前，全球电力变压器第一大技术来源国为中国，中国电力变压器专利申请量占全球电力变压器专利总申请量的83.45%;其次是美国、日本和韩国，虽然排名第二、第三和第四，但是与排名第一的中国专利申请量差距较大，电力变压器专利申请量占全球电力变压器专利总申请量分别为3.30%、2.85%及2.33%。
统计说明：①按每件申请显示一个公开文本的去重规则进行统计，并选择公开日最新的文本计算。②按照专利优先权国家进行统计，若无优先权，则按照受理局国家计算。如果有多个优先权国家，则按照最早优先权国家计算。
2)中国电力变压器行业区域专利申请分布：江苏专利申请数量最多
中国方面，江苏为中国当前申请电力变压器专利数量最多的省份，累计当前电力变压器专利申请数量高达9679项。广东、北京、浙江当前申请电力变压器专利数量均超过5000项。中国当前申请省(市、自治区)电力变压器专利数量排名前十的省份还有山东、河南、上海、河北、安徽和湖北。
统计口径说明：按照专利申请人提交的地址统计。
3)全球电力变压器行业专利申请人竞争：国家电网夺得桂冠
全球电力变压器行业专利申请数量TOP10申请人分别是国家电网公司、广东电网有限责任公司、中国电力科学研究院有限公司、江苏省电力公司、ABB(瑞士)股份有限公司、三菱电机株式会社、ABB电网瑞士股份公司、云南电网有限责任公司电力科学研究院、国网上海市电力公司和西门子公司。
其中，国家电网公司电力变压器专利申请数量最多，为9781项。广东电网有限责任公司第二，其电力变压器专利申请数量接近1500项。
