2018年3月6日，中国科学院金属研究所王建强研究员（通讯作者）在Corrosion Science 上发表题为“Enhanced corrosion resistance in Fe-based amorphous coatings through eliminating Cr-depleted zones”的文章。研究团队分别制备了四种Fe基非晶涂层：1. 喷涂得到的涂层（AS涂层）；2. 溶解处理得到的涂层（DT涂层）；3. 喷涂结合密封处理得到的涂层（AS-ST涂层）；4. 溶解结合密封的得到的涂层（DT-ST涂层）。利用电化学极化处理选择性地溶解涂层中的贫铬区。 结合动电位极化、恒电位极化和电化学阻抗谱考察了涂层在3.5% NaCl溶液中的腐蚀行为。结果表明，随着贫铬区的消除，Fe基非晶涂层的耐腐蚀性大大增强。
该文章制备了四种Fe基非晶涂层并研究了它们的耐腐蚀性能，得到两个方面的结论：1. 喷涂带来的缺陷（如孔隙、层间区域和结晶相）会导致Fe基非晶涂层中出现局部贫铬区，加速涂层的腐蚀。而1.2 VSCE电压极化能够选择性地溶解贫铬区，贫铬区消除后Fe基非晶涂层的耐腐蚀性能得到改善；2. DT-ST涂层与AS-ST涂层相比，显示出更低的钝化电流密度、更高的击穿电位以及更稳定的钝化膜。研究结果表明消除贫铬区然后将这些区域进行密封是获得耐腐蚀Fe基非晶涂层的重要方法。
Fe基非晶涂层中溶解处理过程的示意图

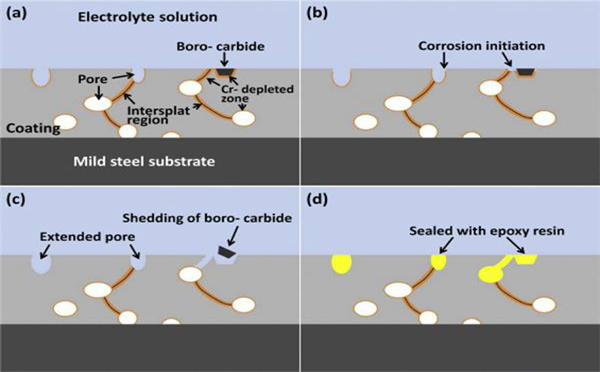

(a) 涂层中三种缺陷的示意图；(b) 腐蚀开始发生在贫铬区；(c) 选择性地溶解贫铬区；(d) 环氧树脂密封溶解后的区域。
