二:执行标准
1.GB1094.11—2007干式电力变压器
2.GB/T10228-2008干式电力变压器技术参数和要求
3.GB/T17211—1998干式电力变压器负载导则
4.GBl094.10-2003电力变压器第3部分:绝缘水平、绝缘试验和外绝缘空气间隙
5.JB/T10008-2004 6~500kv级变压器声级
6.JB/T56009—1998干式电力变压器产品质量分等
三:型号参数

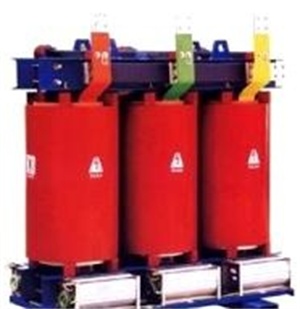

SCB10干式变压器(SCB10变压器)的容量为30KVA-2500KVA,我工厂接受更高容量产品的定制。
同时按照电压等级划分:常见的高压可选择35KV,10KV,6KV(一般每个等级还可分为几档)
低压侧电压可选择10KV,6KV,0.69KV,0.4KV等特殊要求,可定制升压变压器
四:性能特点
1、低压绕组除小容量采用铜导线以外,一般都采用铜箔绕制的圆筒式结构;高压绕组采用分段多层圆筒式结构,使之绕组的安匝分布平衡,漏磁小,机械强度高,抗短路能力强。
2、可配置低噪音的风冷装置,通过温控器对风扇的起动和关闭可以自动控制,由此可以使变压器增容40%运行。
3、通过埋入低压绕组的感温元件和传感系统,根据设定值来启动、关闭风机或报警、跳闸起到保护变压器的作用。
4、变压器配置IP20使直径>=12mm的异物不会进入罩壳内,配置IP23,它同时还可以防止与垂直成<60°角度的水淋入。保护罩能有效地防止小动物进入罩内而引起的短路停电等事故,也保障人身安全。
5、SC(B)10 空载损耗比GB/T10228-1997组I标准值下降10%
负载损耗比GB/T10228-1997标准值下降15%
SC(B)10空载损耗比GB/T10228-1997组1标准值下降20%
负载损耗比GB/T10228-1997标准值下降15%
五:结构特点
铁芯:铁芯选用进口优质冷轧硅钢片,全料接缝结构,芯柱采用F级无维粘绑扎,铁芯表面采用绝缘树脂漆密封防潮防锈,降低了空载损耗,空载电流和铁芯噪声,夹件和紧固件经特殊表面处理,使产品外观质量有了进一步提高执行标准。
绕组:有以下几种:(1)缠绕式 (2)环氧树脂加石英砂填充浇注 (3)玻璃纤维增强环氧树脂浇注(即薄绝缘结构) (4)多股玻璃丝浸渍环氧树脂缠绕式(一般多采用3,因为它能有效的防止浇注的树脂开裂,提高了设备的可靠性)
高压绕组:一般采用多层圆筒式或多层分段式结构
低压绕组:一般采用层式或箔式结构
六:技术参数
额定容量 (kVA) |
电压组合(kV) |
联结 组 标号 |
短路 阻抗 (%) |
损耗(kW) |
空载电流 (%) |
重量 (kg) |
外形尺寸(mm) 长(L)×宽(B)×高(H) |
保护外壳尺寸(mm) 长(L)×宽(B)×高(H) |
|||
高 压 |
分接 范围 |
低 压 |
空 载 |
负 载 |
|||||||
30 |
11 10.5 10 9.5 9 |
±5% 或 ±2× 2.5% |
0.4 |
Yyn0 |
4.0 |
0.195 |
0.71 |
2.5 |
340 |
780×450×790 |
900×900×1080 |
50 |
0.275 |
0.950 |
2.2 |
430 |
840×450×855 |
1000×900×1150 |
|||||
80 |
0.375 |
1.385 |
2.1 |
560 |
900×600×885 |
1060×1000×1180 |
|||||
100 |
0.405 |
1.580 |
1.9 |
720 |
920×600×900 |
1080×1000×1200 |
|||||
125 |
0.475 |
1.895 |
1.8 |
830 |
980×600×960 |
1140×1000×1260 |
|||||
160 |
0.550 |
2.140 |
1.8 |
940 |
1040×710×1000 |
1240×1050×1300 |
|||||
200 |
0.630 |
2.540 |
1.6 |
1250 |
1070×710×1200 |
1270×1050×1450 |
|||||
250 |
0.730 |
2.770 |
1.5 |
1450 |
1140×710×1245 |
1340×1050×1550 |
|||||
315 |
0.890 |
3.485 |
1.4 |
1600 |
1180×710×1300 |
1360×1050×1600 |
|||||
400 |
0.990 |
4.010 |
1.4 |
1980 |
1380×960×1425 |
1540×1150×1720 |
|||||
500 |
1.175 |
4.910 |
1.3 |
2300 |
1400×960×1515 |
1570×1150×1810 |
|||||
630 |
1.360 |
5.910 |
1.3 |
2570 |
1440×960×1595 |
1610×1150×1900 |
|||||
630 |
Yyn0 或 Dyn11 |
6.0 |
1.315 |
5.995 |
1.2 |
2550 |
1500×960×1405 |
1660×1150×1700 |
|||
800 |
1.540 |
6.990 |
1.2 |
2810 |
1560×960×1575 |
1680×1150×1870 |
|||||
1000 |
1.790 |
8.170 |
1.1 |
3210 |
1640×960×1685 |
1750×1200×1980 |
|||||
1250 |
2.115 |
9.750 |
1.1 |
3400 |
1700×1255×1815 |
1850×1400×2120 |
|||||
1600 |
2.480 |
11.800 |
1.0 |
4150 |
1800×1255×1980 |
1920×1400×2280 |
|||||
2000 |
3.360 |
14.535 |
0.9 |
5600 |
1940×1255×2110 |
2050×1450×2420 |
|||||
2500 |
4.050 |
17.270 |
0.8 |
6300 |
2060×1255×2350 |
2170×1450×2750 |
注:表中重量及外形尺寸数据仅供参考,若有更改恕不另行通知。
七:售后承诺
变压器均符合各项国家标准(需要相关资质证明请联系我们)。产品实行终身保修,无论何方原因造成的设备缺陷、部件损坏、我方先进行现成服务服务并提供相关配件。确认是用户造成设备损坏的再进行相关事宜讨论。
我方承诺,接到用户现场服务同质,立即给予回复,保证24小时内派相关人员到达现场。
品质专业,值得信赖!
八:订货须知
a:额定容量
b:高低压额定电压
c:联结组标号
d:阻抗电压
e:分接范围
f:频率
g:其它(特殊)要求
关于SCB10干式变压器的型号,参数,价格等任何问题,请来电咨询!
变压器有下列情况之一者,应立即停下检修:
a. 变压器内部声响很大,很不均匀,有爆裂声劈啪声等异常噪音。
b. 在正常冷却条件下,变压器温度不正常并不断上升。
c. 套管接线板和绝缘件有严重破损和放电痕迹。
d. 线圈端部有爬电现象及出现焦臭气味和冒烟现象。
