矿用干式变压器KSG11用途结构型号意义

 矿用干式变压器KSG11用于铁矿、铜矿、金矿、矾矿、石灰矿、金属非金属矿等非煤矿山矿井。矿用干式变压器KSG11有KA证、矿安证、矿安标志、矿用合格证。

矿用一般型干式变压器KSG11由单独的干式变压器、壳体和电缆组成一体，作为井下供、变电设备使用，即为矿用干式变压器，矿用一般型移动变电站用干式变压器即没有配备高低压开关时的中间箱壳部分，箱壳内装有变压器机芯，即绕组部分和铁心部分。

矿用干式变压器KSG11的输入电压可适应额定电压+5%至-5%的线路电压。如果需要改变高压输入分接电压时，在确认变压器不带电的状态下，打开箱体上改变高压的连接线位置。

电压调整率	连接片位置	输入电压V
+5%	2-3	10500/6300
+2.5%	3-4	10250/6150
额定	4-5	10000/6000
-2.5%	5-6	9750/5850
-5%	6-7	9500/5700

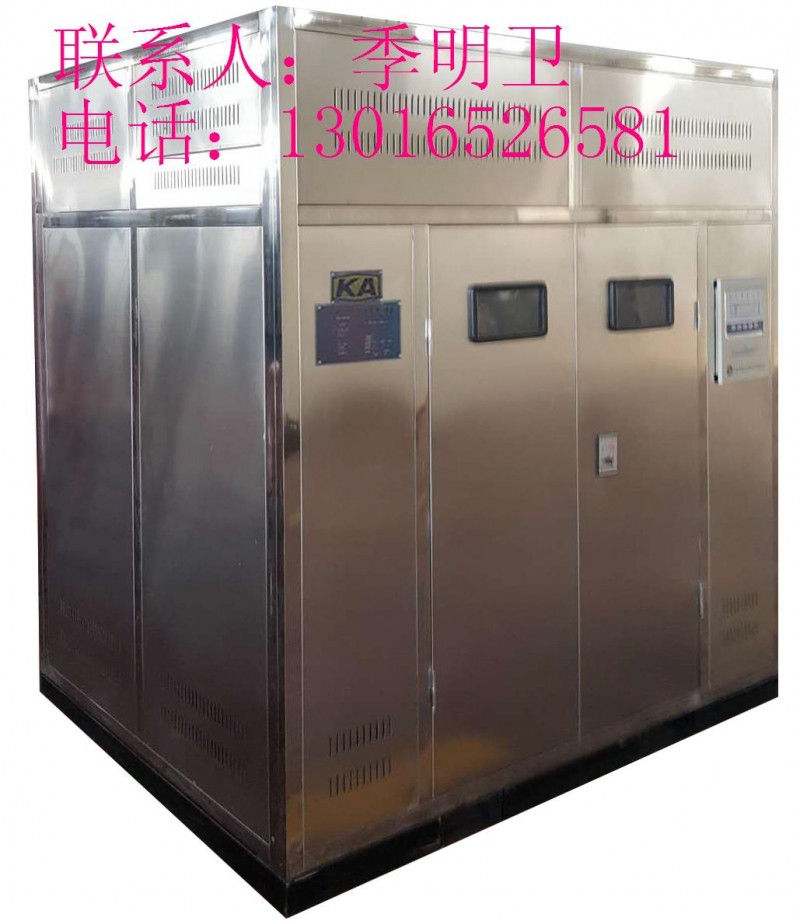

矿用干式变压器箱壳用不锈钢板焊接而成，主体侧面加通风孔，以增加散热面。矿用干式变压器本体器身上有四个吊扣，当吊起整机时必须同时使用。矿用干式变压器箱体下部设有二个M12外接地螺栓，并有接地符号。

矿用一般型型干式变压器作为非煤矿供电系统中的电气设备，10kV高压电往前一级高压配电装置输入到干式变压器一次侧带电，二次感应输出低电压，经独立使用的馈电装置供给设备使用。

矿用干式变压器KSG11型号及其含义

KSG11-800/10矿用干式变压器；

K——矿用；

S——三相；

G——干式；

800——额定容量；

10——一次额定电压。

我公司生产的矿用干式变压器品种全、种类多、价格低、欢迎各煤矿、经销商选购。

联系人：季明卫，电话：13016526581。一三零一六五二六五八一
