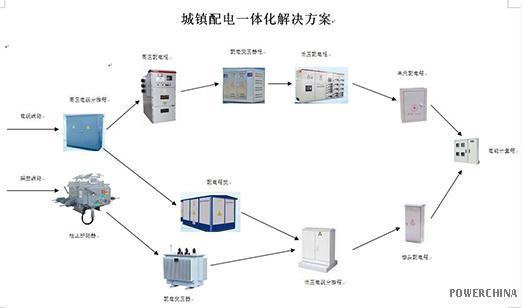

城镇配电技术解决方案

埋地线路采用10kV环网柜对线路进行分支及智能控制，通过配电箱变将10kV电压转换为居民使用的380V/220V，并接入小区内，经过低压电缆分接箱分支接入楼头箱，最后接入用户电能计量箱，通过预付费智能电表监控用户用电使用情况，实现完整的配电一体化方案；对于容量较大的小区，采用专用地下配电室，通过高压配电柜、配电变压器、低压配电柜实现变电、配电转换及智能保护，通过单元配电箱接入电能计量箱，实现完整的配电一体化方案。

架空线路采用10kV柱上断路器对线路进行分支及智能控制，通过配电变压器将10kV电压转换为居民使用的380V/220V，并接入小区内，或通过配电箱变实现，经过低压电缆分接箱分支接入楼头箱，最后接入用户电能计量箱，通过预付费智能电表监控用户用电使用情况，实现完整的配电一体化方案。

整套配电一体化方案实现配网全程智能控制，对故障线路自动切除，减少停电时间，提高供电可靠性，并预留低压电源火灾报警切断电源入口，与楼宇自动化系统完整对接，为用户提供智能全套的城镇配电一体化解决方案。
