矿用干式变压器KSG13详细说明

 矿用干式变压器KSG13详细说明

1、矿用干式变压器用途

矿用干式变压器KSG13是矿用变压器的一种，也称为矿用一般型干式变压器，主要用于不存在爆炸危险的金属与非金属矿山，为矿山和矿井下给各种设备供电，也用于公路铁路隧道施工的供电。这里所说的矿山和矿井包括：铁矿、铜矿、金矿、铝矿、矾矿、石灰矿等各种金属矿和非金属矿。

2、环境条件

2.1 使用场所：户内。

2.2 周围空气温度

最高温度：+45℃，

最低温度；-25℃，

    日平均值：不大于+35℃。

2.3 海拔高度：≤1000m。

2.4 环境相对湿度：

日平均：95%及以下，

月平均：90%及以下。

2.5 地震裂度：8度。

3、规程和标准

GB1094.1-1996 《电力变压器》 第1部分  总则

GB1094.2-1996 《电力变压器》 第2部分  温升

GB1094.3-2003 《电力变压器》 第3部分  绝缘水平和绝缘试验

GB1094.5-2003 《电力变压器》 第5部分  短路电流耐受能力

GB6450-86        干式电力变压器

GB/T12173-2008      矿用一般型电气设备

JB/T3955-2006     矿用一般型电力变压器

GB4208-93        外壳防护等级(IP代码)

IEC60726         干式电力变压器

GB7328-87        变压器和电抗器的声级测定

GB/T10228-1997   干式电力变压器技术参数和要求

GB/T17211-1998   干式变压器负载导则

GB1094.5-85      电力变压器 第五部分 承受短路的能力

 JB794            电机、电器和变压器用绝缘测量耐热分级

    CECS115：2000  干式电力变压器选用、验收、运行及维护规程

  4、供货范围

（1）干式变压器主机

（2）外壳

 （3）风冷装置

 （4）温控装置

5、技术要求

5.1设备参数(举例说明)

型号规格     KSG-1000/10/0.69/0.4

额定容量 (自然通风时)    1000KVA

变比                     10/0.69/0.4KV

分接头(高压侧)            ±2X2.5%

绕组连接                 Yy0(d11)

冷却方式          空气自冷＋风扇冷却

绝缘水平         标准雷电冲击耐受电压 75kV

                  工频耐受电压(1min) 35kV

局部放电量       £ 10PC

绝缘等级         F级

噪声水平         £ 60dB

空载损耗         1.77KW

负载损耗(120℃)  8.13KW

空载电流         1.0%

短路阻抗         Ud=6.0%

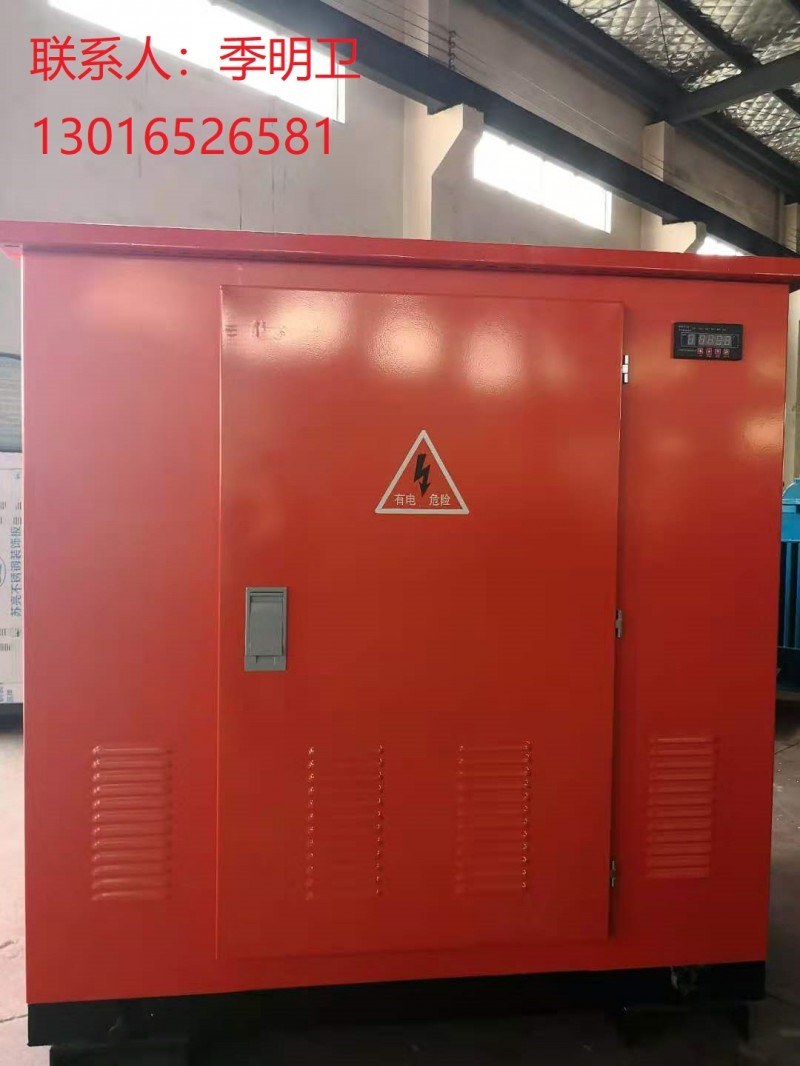

5.2设备结构特点

矿用干式变压器KSG13具有安全、可靠、节能、难燃、自熄、耐潮、机械强度高、体积小、重量轻、承受短路能力强、不产生有害气体、不污染环境和维护简单等优点。产品性能指标优越，在整个使用寿命期间都保持极佳的电气性能和机械性能。最适应于防火要求高、负荷波动较大以及耐热等级高的环境中。

    矿用干式变压器KSG13的铁芯采用高导磁优质冷轧硅钢片、接缝小、损耗低，噪音小。

矿用干式变压器KSG线圈采用优质工艺绕制，层间、匝间采用耐热绝缘材料，可在高温环境下长期运行。高、低压绕组全部在真空中浇注并固化,构成高强度结构。

矿用干式变压器KS13G配有温度控制器，当变压器温度过高或产品散热装置出现故障时，温度控制器输出超温和超高温跳闸两组常开接点。变压器绕组中埋设温度检测传感器，配备数字温度巡检仪，显示和监测点温度值，显示温度报警和故障信号，并参与提升机电控系统的连锁保护。

矿用干式变压器KSG13配有风冷装置，可采用空气自冷/强迫风冷，当运行温度超过温控设置的温度时自动起用强迫风冷。(温度控制器初始温度设置可自行调节)。

矿用干式变压器KSG13在100%湿度条件下能正常运行，停运后不需干燥处理即可投入运行。变压器可长期使用，具备防腐、防霉、防锈功能。

   联系人：季明卫，电话：13016526581
