GCD60-Z智能型混合式交流低压配电柜

一、概述

GCD60-Z智能型混合式交流低压配电柜是我厂根据广大电力用户的实际要求并结合国内行业的具体情况，在GCS、MNS基础上开发的最新一代通过型式试验的智能型低压配电装置。 本产品适用于交流50HZ，额定电压660V及以下额定电流至5000A的各级电网，可作为马达控制中心、动力中心、无功功率补偿、主配电和分配电装置。

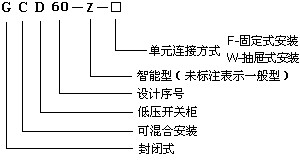

二、型号含义

三、产品特点

1.骨架型材采用敷铝锌版板加工的压筋C型柱和C行梁。C型柱和C型梁加筋后一方面使其机械强度提高1/2以上，另一方面提高了连屏后的防护等级。

2.角位连接器的使用柜架的安装简单方便且有效地断开了柜架的磁回路。

3.柜架的功能单元采用模数化结构，配置及组合灵活方便。

4.抽出式单元在门关闭的情况下可实现抽屉单元的分离位置和实验位置，且三种功能位置均保持柜体外壳防护等级不变。

5.主辅触头具有显而易见的隔离间隙和触点位置。

6.所有的抽屉单元都具有误操作防护。

7.功能单元连接形式既可抽出式连接亦可固定连接。

8.柱、梁、抽屉及单元隔板等关键零部件均采用敷铝锌板，敷铝锌板的采用可增强其防腐能力和机械强度。

9.智能柜通讯系统采用国产化开放式的PROFIBUS现场总线，其与国产化的具有相同协议的器件均能方便地组成智能系统，从而实现主站通过总线对用户（从站）进行通讯，达到遥控、遥调、遥测及遥信的功能。

四、智能化说明

智能化开关柜的含义。

在开关柜中，采用标准的开放式的现场总裁（如PROFIBUS）将具有通讯能力的开关器件与之相连接（或通过接口单元），实现上位机（主站）通过总线对用户（从站）进行数据通讯，达到遥控、遥调、遥测及遥信的功能。

2.智能化开关柜的必要性
在现代高效的自动化设计中，对配电设备的要求越来越高：
采用更多的传感器和控制元件
在开关器件中有更多的功能 。
更高的信息要求
更短的响应时间
参数整定
信号信息（分、合、鼓掌……）
能量管理

3.GCD60-Z智能化开关柜数据通讯系统的组成

主站：
控制在总线上的数据传递，包括带通讯模板的PC/PG、X作为中央控制器PLC。分散式PROFIBUS-DP网络的典型结构为单主站系统，所有总线用户只被一个主站所访问。PROFIBUS-DP最多可连接127用户。
现场总线（PROFIBUS-DP）：
用于现场级的高速数据传送，现场总线元件有：传输介质（光缆、屏蔽双绞线电缆）、中断器、连接器。
从站（用户）：
与PROFIBUS相连的分散的现场设备，一个总线区段最多可有32用户。
人机界面软件：
可创建工厂电器设备的可视化操作界面

五、安装维护

产品即可吊装亦可铲车运输；

产品安装可酌情设置电缆沟（下出线）或不设电缆沟（上出线）；

产品安装固定有两种方式：有轨安装和无轨安装。无轨安装时柜架底部角位连接器上装有四颗调平支脚螺丝；有轨安装时角位连接器上的螺丝孔为柜体与支承导轨的连接孔，连屏螺丝孔在相邻立柱上；

产品靠墙安装时预留通风气道不得小于50mm；

产品在安装和检修后进行下列检查方能投入运行；

检查电器元件有无损坏，动作是否灵活；

检查紧固件是否旋紧（含电器元件上不接线部位）

耐压实验或绝缘电阻测试合格

产品在使用中应定期保洁，对堵塞通风道的灰尘及杂物须经常清理。
