井下用防爆变压器

一.   产品主要用途及适用范围

        KBSGZY系列矿用隔爆型移动变电站及KBSG系列矿用隔爆型干式变压器作为井下泵站、运输机、采掘机等用电设备的配电装置功能完善，性能可靠，经济实用，不仅适用于煤矿井下有瓦斯、煤尘爆炸危险的环境，也适用于煤炭、冶金、化工、建材等行业的矿山（金矿、铜矿、铁矿、铝矿、钨矿、锰矿等）、选煤厂、钢铁厂、电厂、港口等恶劣环境条件，产品拥有煤安证、防爆证、生产许可证等。

     二、产品结构上的区别

     KBSGZY系列与 KBSG系列的区别在于， KBSGZY系列是由主体为矿用隔爆型干式变压器，和安装在高压侧的矿用隔爆型高压真空开关（高压真空开关适用于具有甲烷混合气体和煤尘，且有爆炸危险的矿井中）及安装在低压侧的矿用隔爆型低压保护箱（低压保护箱适用于具有甲烷混合气体和煤尘，且有爆炸危险的矿井中）共同组成低压侧故障分断高压侧电源的理想型移动变电站系统。矿用隔爆型干式变压器与高、低压开关之间用螺栓连接的。当我们拆下高、低压开关，分别装上高、低压电缆出线盒就组成了KBSG系列矿用隔爆型干式变压器使用。

三、型号的组成及代表意义

举例：KBSGZY-1250/6矿用隔爆型移动变电站；

K——矿用；

B——隔 爆 型；

S——三相；

G——干式；

Z——组合式；

Y——移动式；

1250——额定容量；

6—— 一次额定电压

     矿用隔爆型干式变压器型号为KBSG- ，其意义是相同的。

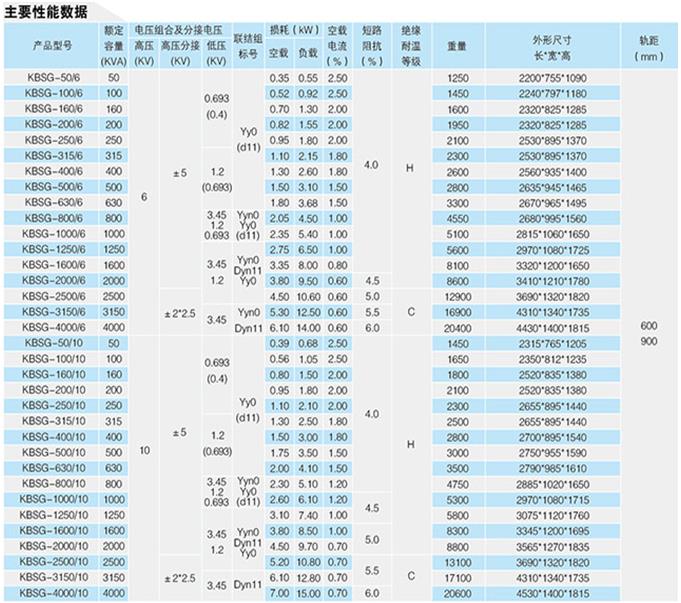

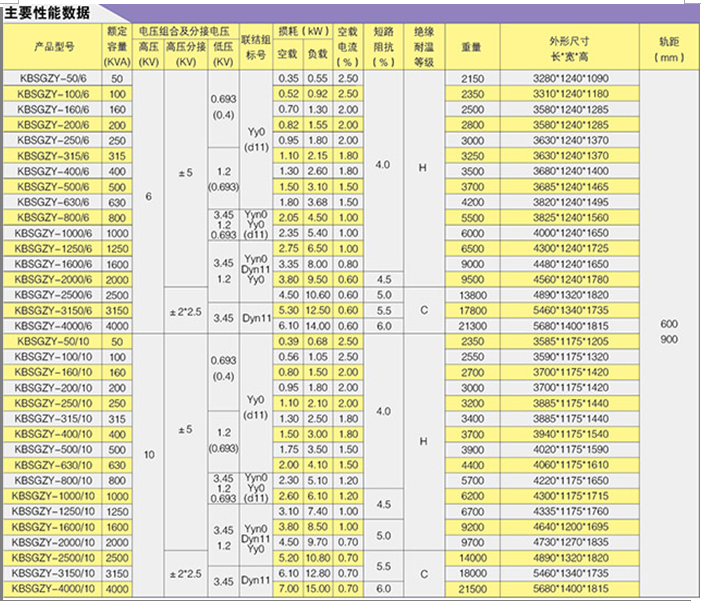

四、技术指标：

五、特性优点
1.该产品有良好散热性能和绝缘性能，可在高温高湿等较恶劣环境条件下正常运行。
2.按用户特殊性能要求设计。
a.变压器箱壳为圆筒形两端开盖的隔爆型结构，箱壳两侧及顶部底部均为波纹钢板。铁芯装配由铁芯、夹件、绝缘件等组成。铁芯采用纵向“阶梯叠”结构。无毛刺，铁芯应压紧并采用浸漆分层绝缘以减少涡流损失。铁芯的磁通密度选择在变压器在负分接运行时，不会饱和；
b.变压器绝缘水平为H级，绝缘按连续运行设计。当变压器按大额定容量运行时，其温升不应超过125K；
c.承受短路能力，应执行GB1094.5-85标准中的有关规定。变压器能承受低压侧出口三相短路，高压侧母线为无穷大电源供给的短路电流，绕组不变形，部件不发生损坏。当低压侧出口处发生直接短路时，变压器的铁芯、线圈及绝缘不应损坏；
d.负载能力，自然空气冷却（AN）时，在规定的运行条件下，变压器应连续输出额定容量；
e.温升极限，移动式变电站的温升极限应满足GB6450-86中的要求；


六、使用环境条件的要求
1.海拔高度 ：≤1000m；
2. 环境温度：上限＋40℃，下限－5℃；最高月平均温度＋30℃，最高年平均温度   ＋20℃；
3.湿度要求：空气相对湿度不大于95％（25℃时）；
4. 无强烈颠簸、震动和与垂直面倾斜度≤15°的环境；
5.可使用在含有爆炸危险的甲烷混合气体及煤尘的空气中，但无足以腐蚀金属和破坏   绝缘的气体和蒸汽；
6. 无滴水的地方或有防淋水设施的环境；
7. 电源电压的波形近似于正弦波，三相电源电压近似对称。
8. 凡不符合上述使用条件的，应与我们协商决定。


七、用户在购买时，请明确核实以下几点
1.变压器的基本型号、规格、容量及数量；
2.变压器的输出、输入电压；
3.外形及安装尺寸仅供参考，如要求的尺寸需要改变，须在订货时说明。
